開關柜配電柜光纖測溫解決方案

開關柜配電柜的作用，開關柜配電柜溫升的原因

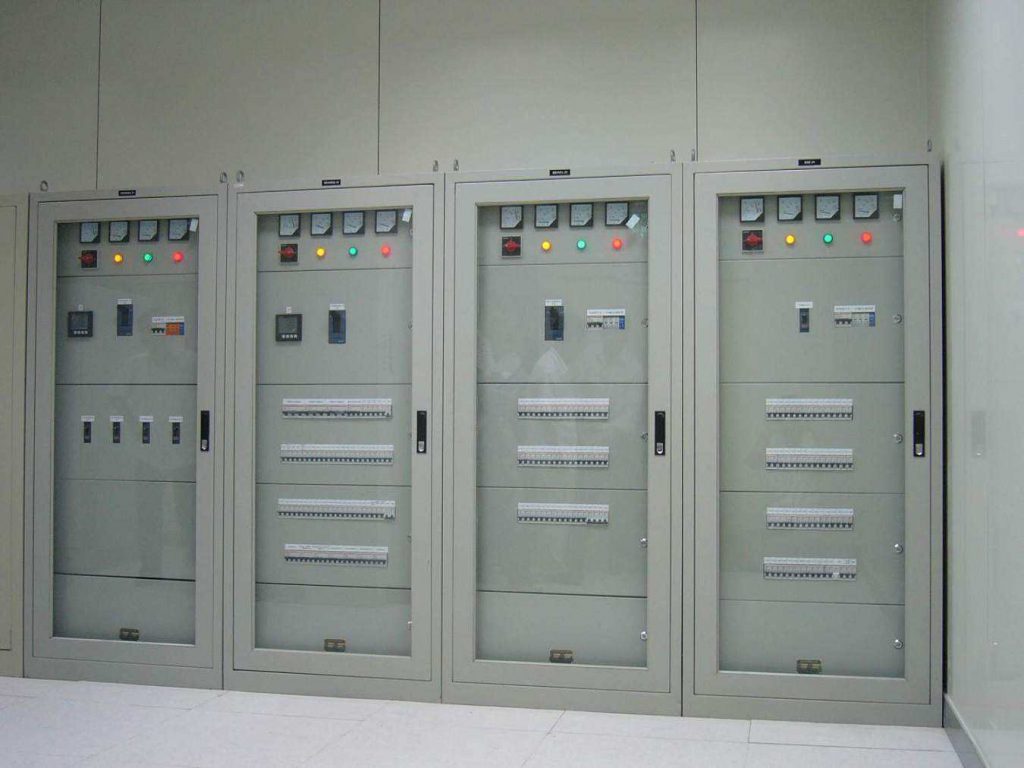

開關柜配電柜的作用是放置電力設備中電器和線路的專用箱體，主要功能是用于分配電力能源。配電柜各元件及線路在開關柜正常運行的情況下，不會產生嚴重發熱或者燒損的情況，但是當電路發生故障時，比如電子元件發熱、使得配電柜內部的溫度升高，溫度過高對配電柜內部的電子設備造成很大的影響，嚴重時會損壞電子設備。

配電柜為什么要測溫升，開關柜測溫裝置的重要性

在密封式高低壓配電柜設備領域，由于密封式配電柜的工作環境的要求，因此配電柜的工作環境是密閉的，隨著各種電子元器件以及線纜的的老化，重要的電氣設備和線纜之間的接觸點會因為灰塵、松動、氧化而造成接觸電阻過大而發熱，并且不正常的發熱部位會造成各種安全隱患，但是由于密封式配電柜的密封性要求，巡檢者常規巡檢的辦法很難觀察到內部的工作情況，并且由于常規的內部測溫設備都是非接觸式的測溫儀器，并且很容易受各種電磁或者配電柜內部溫度高低等環境因素的干擾，因此出現測溫不準確，工作不穩定的缺點。因此對密封式配電柜進行準確在線實時的測溫成了一種行業亟待需要解決的問題。

高壓開關柜在線監測測溫系統

高壓配電柜作為分配電能的重要電器設備，在設備長期運行過程中，配電柜中的開關觸點和母線排連接處等部位因老化或接觸電阻過大而發熱，這個老化發熱是個長期的持續過程，有的可能持續幾個月才能夠顯現出來，又因為柜內具有裸露的高壓，對這些發熱部位的溫度監測無法用常規的辦法進行實施，特別是現在大量無人值守變電站的投入使用，常規的人工巡檢方法更是不能夠勝任。由于不能及時檢測到配電柜異常情況下溫度的變化情況，最終導致火災事故的發生，造成不可避免的損失。通過監測配電柜內觸點溫度的實時運行情況，及時反饋觸點的溫度信息是有效防止配電柜事故發生的有效解決辦法。但由于配電柜內狹小的結構限制，又無法進行常規的溫度測量和人工巡查測量，因此實現溫度實時在線監測是保證高壓配電柜安全運行的重要手段。

高壓開關柜測溫系統

對現有高壓開關柜測溫技術存在的問題，福州華光天銳光電科技有限公司提供一種高壓配電柜光纖測溫系統，該測溫主機主要采用接觸式的光纖溫度傳感器探頭接觸式測溫，通過感溫光纖進行數據傳輸，避免了因高壓電磁干擾及射頻輻射等問題。具有安裝方便、測溫精確、數據傳輸安全可靠等特點，能夠及時反饋觸點的溫度信息，有效防止高壓配電柜事故的發生。

高壓配電柜光纖測溫系統設置

熒光光纖測溫系統用于對配電柜中的三相隔離開關觸點和導線連接頭的實時在線光纖測溫。　高壓配電柜中的光纖測溫系統，包括液晶顯示屏、報警系統、熒光光纖和光纖測溫主機等，通過設置單路或者多路的光纖傳感通道對配電柜的溫度進行檢測，保證對配電柜的測溫要求。實現高精度測量和快速響應，通過光纖溫度測量，提高抗電磁干擾能力。熒光光纖傳感器探頭設置在配電柜觸點和導線連接頭附近。熒光光纖溫度傳感器探頭，采集高壓配電柜的溫度信息，并將采集的溫度信息通過光纖傳輸向主控的測溫主機。信號傳輸單元主要用于溫度信號傳輸通訊。信號處理單元主要包括測溫主機，它是采用熒光光纖測溫的方法，其主要器件由激勵光源部分（激發出激勵光）、探測溫度部分（熒光探頭及光纖耦合）、熒光信號檢測部分、數據采集部分等構成。

高壓柜熒光光纖測溫系統

熒光光纖測溫系統通過采用抗高壓電磁干擾、電絕緣性好的光纖材料以及采用先進的工藝技術，針對配電柜設備開發出多點溫度檢測及實時溫度在線監測系統，可測多個監測點的溫度數據采集與遠程傳輸，傳輸距離可達數公里至數十公里，其監測數據準確、并具有較高的性價比。

高壓開關柜光纖測溫系統哪家好

華光天銳光纖測溫系統采用了領先的先進的熒光光纖測溫技術、耐高溫高壓技術、數字化溫度傳感技術等。熒光光纖測溫裝置在高低溫環境、強電場、潮濕環境運行良好，并通過采用光纖材料可避免了高壓電器設備強大的電磁干擾，完整安全地把數據傳送至監視終端：

熒光式光纖測溫傳感器是基于熒光式光纖測溫原理開發的的光纖測溫系統的重要組成部分。熒光光纖溫度傳感器在高電壓、強電磁干擾等特殊環境下的工業測溫方面有著獨特的技術優勢。 高壓開關柜專業光纖測溫系統核心采用華光天銳自行研發最新一代熒光式光纖測溫傳感器與熒光光纖測溫探頭，具有本質安全、抗強電磁干擾、電絕緣性好、防雷擊、高精度、性能穩定以及、壽命長、耐腐蝕、體積小等優點。光纖溫度信號處理器部分采用先進的數字化解調技術，具有實時在線信號采集、處理和傳輸功能。被測體的溫度信息從傳感、解調到傳輸全部利用光信號完成，光纖測溫裝置充分實現了無電檢測和本質安全，光纖測溫應用于發電、變送電、航空航天、工業微波、醫療、食品加工、石油化工、塑料橡膠工業、微波化學等多種工業環境和研究領域。 熒光光纖測溫主機在壽命期內無須校準標定，特別適合于高電壓、強電磁 (EMI/RFI/EMP) 等特殊工業環境中對溫度的實時監測。同時，熒光式光纖測溫模塊設計形式靈活、可靠性高，可完成拓撲結構復雜的多點溫度監測，具有較高的環境適應性。
