中壓開關柜光纖測溫系統
隨著國民經濟的發展，各行各業對電能的需求越來越高，發電廠、變電站內高壓開關柜內部觸頭接點的溫度隨著電流的增大而增高，如果高壓開關柜內部觸頭接點的溫度持續增高，將會造成高壓開關柜內部觸頭接點溫度過熱，以至于發生開關柜溫度過熱事故，并由此產生火災及大面積的停電。因此，電力系統中電氣設備安全運行監測的工作量迅速增加。電廠和變電站內的機組運行時不是相互獨立的，而是需要各個環節相互配合才能安全，有效、可靠的工作。電氣設備的供電多數是以開關柜組來實現輸配電，若其中有一個開關柜發生故障勢必會影響到整個變電站或變電所的運營。基于此，作為電力系統中電氣設備安全運行的主要參數，即變電站高壓開關柜觸頭溫度的監測任務日益繁重。
電力設備溫度過高將直接影響其可靠性，如不能及時發現并加以控制，過熱程度加劇將對絕緣材料的性能及設備壽命產生很大的影響。低壓設備由于電壓等級低，電流通常較大，設備溫度相對高壓設備也往往更高。在炎熱的夏季，較高的環境溫度和較大的負荷很可能造成低壓設備溫度驟然上升，引起設備老化、絕緣下降，嚴重的將造成設備損壞、短路，繼而造成故障停電。目前，所有公用配電房都采用無人值守的方式運行，運行人員僅在定期的巡視中采用紅外測溫儀測量低壓柜內部母排及出線電纜頭的溫度，無法實時在線監測設備溫度，不能發現設備的安全隱患。近幾年，一些電力公司開始嘗試對配電網高壓設備進行在線測溫，事實上，配電網實際運行中低壓網絡因設備溫度過高引起的設備故障較中壓網絡多得多。

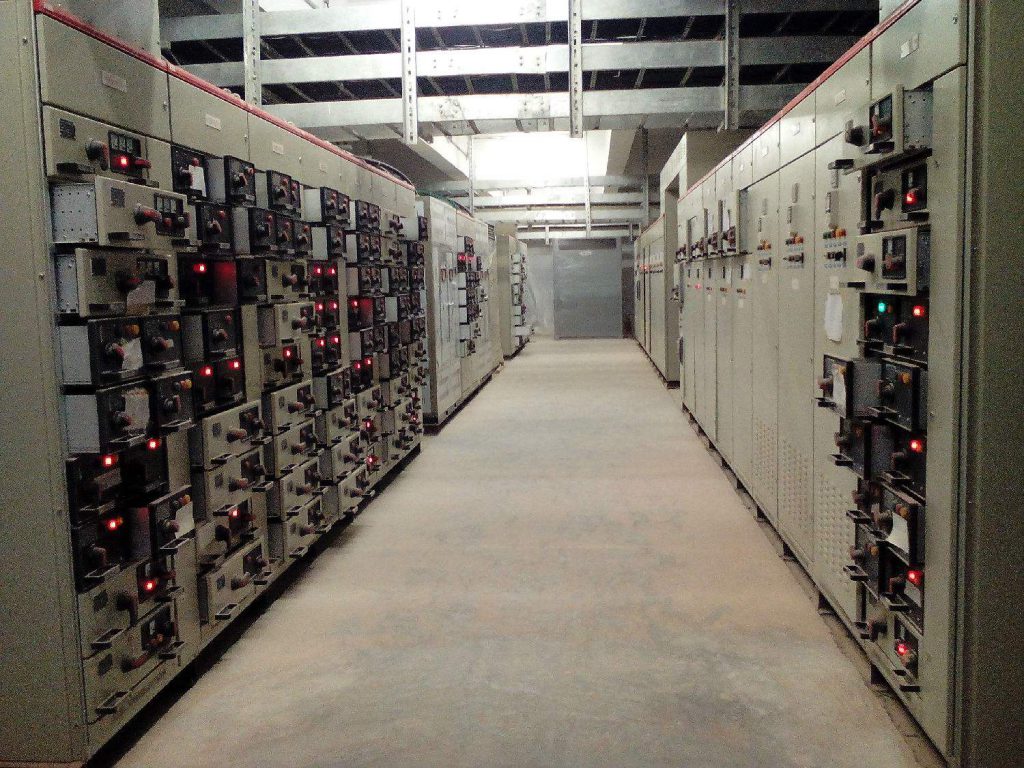

中壓開關柜監控裝置
中壓開關柜是輸電系統中的一種重要電氣設備，外部電流經過導線先進入柜內主控開關，然后進入分控開關與各分路接通 ；各分路需要設置儀表、控制與保護組件、監測組件、各種交流斷路器等控制元器件，對電路進行控制、保護、測量、計量、監測等。
隨著使用時間的增長，開關柜的運行狀態會逐漸惡化，各種故障苗頭會逐步顯現 ；例如開關柜內部的導電連接處會因為電磨損、機械振動以及設備制造過程中的隱藏缺陷導致接觸條件惡化，引起接觸點溫度升高，而溫度升高會進一步加劇接觸表面的氧化，形成惡性循環，直至絕緣損壞，最終形成電弧放電，導致設備事故。柜內絕緣件由于長期處于高電壓、強電磁場環境，也會導致絕緣老化、表面積塵，最終使絕緣性能下降引發事故。斷路器由于處在運行狀態長期不動作，致使操動機構運動部件潤滑功能下降，機械特性發生變化，對開斷和關合正常電流或故障電流的能力產生影響，嚴重時將引發事故。
開關柜熒光光纖測溫技術
光纖技術有著其獨特的物理特性。光纖傳感器獨特物理特性表現在其徑細、抗電磁干擾、抗腐蝕、耐高溫以及信號衰減比較下、質輕、集信息傳感與傳輸于一身等，能夠有效解決常規檢測技術中無法解決的測量難題。光纖本身就是一種比較好的絕緣材料，從而可以隔絕電力系統與電氣測溫設備之間的高壓，避免因測溫裝置而引起的電氣設備安全事故。同時，光纖設備也是傳輸和傳感信號的優良載體，它解決了電力系統環境中數據傳輸受電磁干擾的問題，使得測量的結果更加準確和可靠。此外，由于光纖的直徑小、重量輕，撓曲性也比較好，因此，其可以檢測到一般傳感器所無法檢測到的部位。光纖具有以上這些優點，使得光纖傳感器在電力系統電氣設備在線測溫中得到越來越廣泛的應用，福州華光天銳自主研發的開關柜光纖測溫系統是高中低壓開關柜內電氣設備在線測溫的最主要測溫技術。
